在電源適配器中，接地是抑制干擾的重要方法。如能將接地和屏蔽正確結合起來使用，可解決大部分干擾問題?電子設備中地線結構大致有系統地?機殼地(屏蔽地)?數字地(邏輯地)和模擬地等?在進行電源適配器的地線設計中應注意以下幾點。

1.正確選擇單點接地與多點接地?在低頻電路中,信號的工作頻率小于1MHz,它的布線和器件間的電感影響較小,而接地電路形成的環流對干擾影響較大,因而應采用一點接地?當信號工作頻率大于10MHz時,地線阻抗變得很大,此時應盡量降低地線阻抗,應采用就近多點接地?當工作頻率為1~10MHz時,如果采用一點接地,其地線長度不應超過波長的1/20,否則應采用多點接地法?

2.將數字電路與模擬電路分開?電路板上既有高速邏輯電路,又有線性電路,應使它們盡量分開,而兩者的地線不要相混,分別與電源端地線相連?要盡量加大線性電路的接地面積?

3.盡量加粗接地線?若接地線很細,接地電位則隨電流的變化而變化,致使電子設備的定時信號電平不穩,抗噪聲性能變壞?因此應將接地線盡量加粗,使它能通過三倍位于印制電路板的允許電流?如有可能,接地線的寬度應大于3mm?

4.將接地線構成閉環路?設計只由數字電路組成的印制電路板的地線系統時,將接地線做成閉環路可以明顯提高抗噪聲能力?其原因在于:印制電路板上有很多集成電路元件,尤其遇有耗電多的元件時,因受接地線粗細的限制,會在地線上產生較大的電位差,引起抗噪聲能力下降,若將接地結構成環路,則會縮小電位差值,提高電子設備的抗噪聲能力?

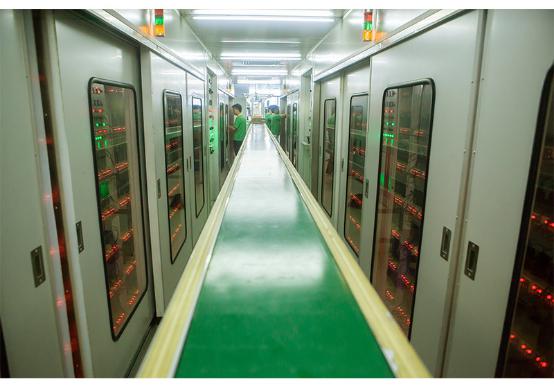

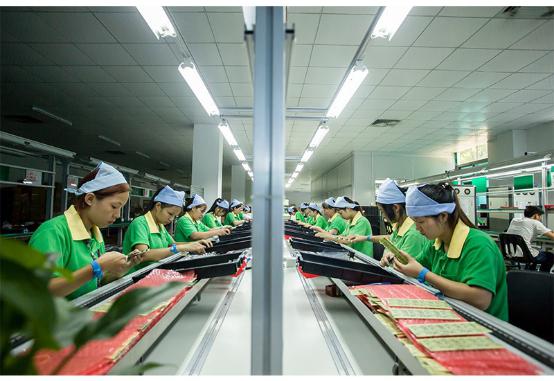

飛天鷹電源適配器廠家是國家高新技術企業，有著15年的電源研發生產經驗，積累了豐富的電源技術，并擁有數十項國家技術發明專利。飛天鷹電源以高效、節能、長壽著稱、軍工品質值得您的信賴。
