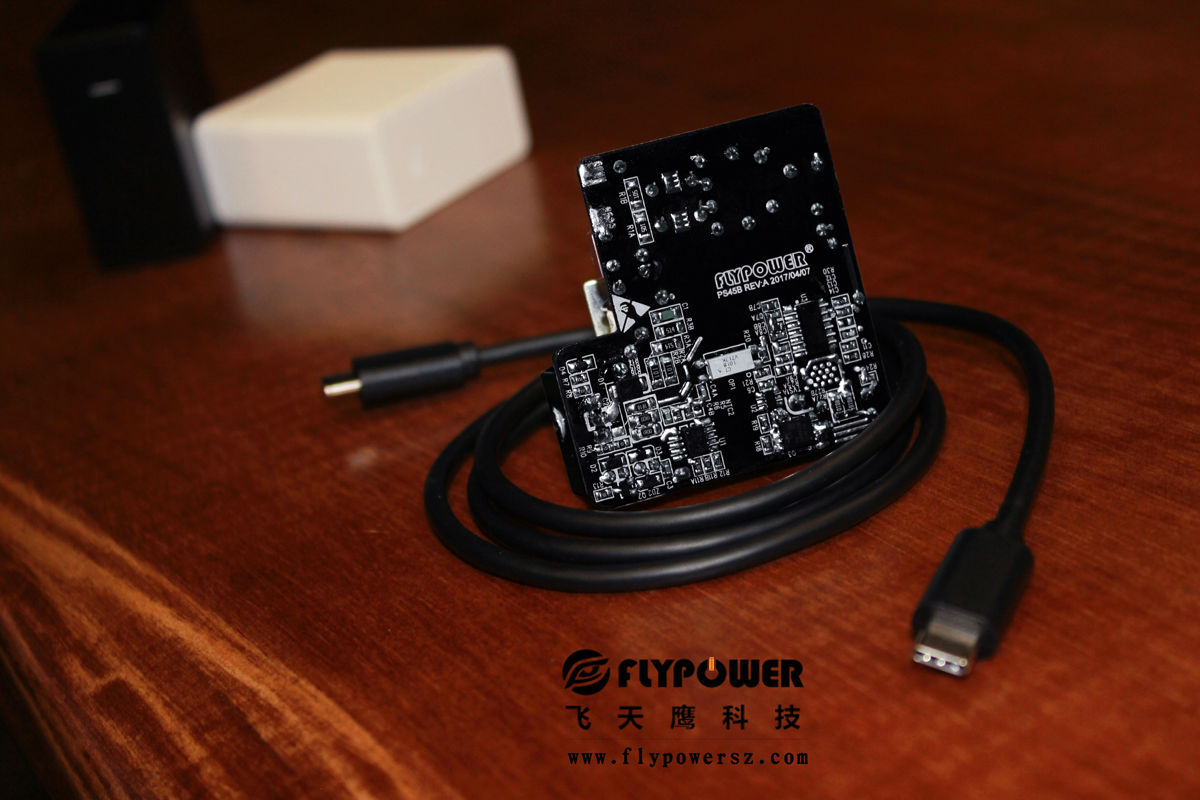

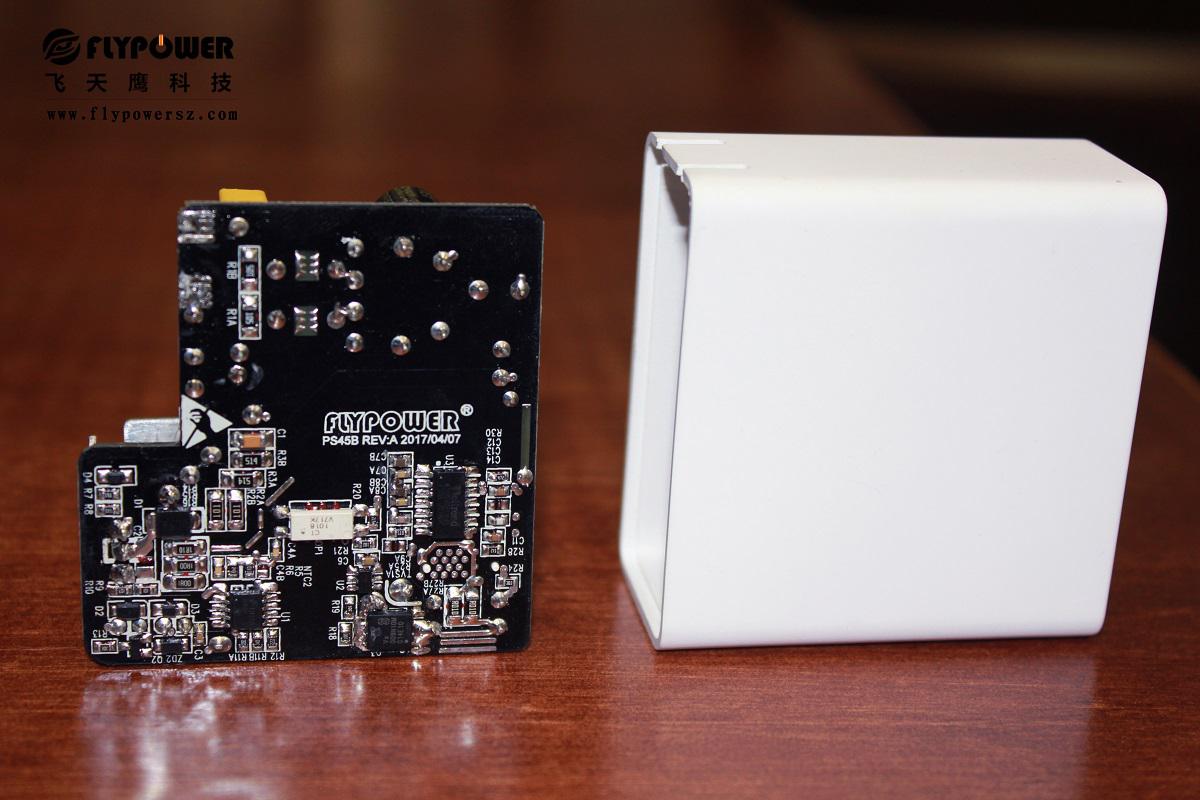

電源適配器的PCB板上有不同的電路部分,包括各種電路單元、電源線、信號線、地 線、信號回路等,它們的布局都要考慮電磁兼容性問題。那么如何注意PCB板的設計,來滿足電磁兼容性的要求呢?作為電源適配器廠家,飛天鷹科技可以給大家提供一些自己的經驗。

1.印制電路板上不同性質電路的布局在印制電路板上往往有不同性質的電路同時存在。在布局上,要把數字電路、模擬電路和產生大噪聲的電路(繼電器、大電 流開關等)合理分開布局,使它們相互間的信號耦合最小。線路長度與它的電感量和電阻量成正比,因此,元件之間的連線越短越好,設法減小連線的分布參數和相互之間的電磁干擾,易受干擾的元器件不能距離太近。

開關電源電路分為主電路和控制電路。主電路是EMC設計的關鍵,它包括輸入電路、高頻變換電路、輸出整流電路和輸出濾波電路。高頻變換電路和輸出整流電路是電 磁干擾源。布局時應將功率開關管或整流器、濾波電容、變壓器或電感最先布局,使它們盡可能靠近,電路通路盡可能短。
(2) 電源線和地線的寬度和布局 PCB板上的銅箔雖然直流電阻很小,但高頻阻抗大。所以在布置PCB板時要使電源線和地線盡量寬,而且電源線和地線要盡量靠近,最好的辦法是電源線和地線分別布在PCB板兩面,上下重合。另外,PCB板上電源線和地線要呈“#”形分布,以使電流均衡。

主電路地線與控制電路地線分開,對于控制電路中的模擬電路,要敷設專門的地線,與數字電路的地線分開。
(3) 減小信號回路的面積 PCB板上的信號進線和回線構成一個回路,其面積大小與干擾特性有關,面積越大,接受干擾的能力越強。因此,在布置PCB板時,應盡量減小回路面積。布置中尤其要注意時鐘部分的布線,因為它是整個系統中工作頻率最高的部分。
(4) 減小平行走線間的串擾 為了減小平行走線間的串擾,要盡量增加印制線條間的距離,或在線條間有意安插一些地線(或電源線) 作為隔離帶。此外,印制上的線寬不要突變,導線不要突然拐角。

(5) 減小邏輯電路對板上公共電源的影響 為減小邏輯電路對板上公共電源的影 響,在每個邏輯集成電路的電源和地之間都要加去耦電容,電容器要選擇高頻特性好的,典型值為10~100nF。
