電源適配器可分成AC/DC和DC/DC兩類?做為二次開關電源的DC/DC變換器已經保持模塊化設計,且設計方案技術性及生產工藝流程在世界各國均已完善和規范化,并已獲得客戶的認同?但一次開關電源AC/DC,以其本身的特點促使在模塊化設計的系統進程中,碰到了比較繁雜的技術性難題和加工工藝生產制造難題?下列各自對兩大類電源適配器的構造和特點多方面論述?

　　1.自激式

　　自激式電源適配器運用調節管、開關變電器輔助繞阻組成反饋調節環路，保持諧振電路，平穩電壓輸出。因為自激式電源適配器的調節管兼作震蕩管，因而不必所設震蕩器。其差分信號是諧振電路產生的，是一種非固定不動頻率的差分信號，隨鍵入電壓和負荷轉變而轉變。在輕載時頻率較高，在輕載時頻率較低，而在滿載時候出現間歇性震蕩。

　　自激式電源適配器自身具備一定的自維護作用，一旦負荷太重，必定毀壞意見反饋標準而終止震蕩，進而維護了電源適配器。因為其電流量最高值高、諧波失真電流量大，尤其大功率、大電流量工作中時可靠性差，因而多用以60W下列的小輸出功率場所。

　　2.他激式

　　他激式電源適配器電路的調節管不參加鼓勵單脈沖的震蕩全過程，有所設的震蕩器造成單脈沖操縱調節管。比如，常見的集成化電路UC3842、NCP1200、TL494等集成化控制板能輸出占空比可調式的PWM單脈沖。現如今，很多集成化控制板能依據輸出輸出功率的輕和重全自動升降機開關頻率，便于在不一樣負荷情況下，均能維持優質的開關電源變換高效率。

　　因為集成化控制板把維護電路、操縱電路、震蕩電路和意見反饋數據信號檢驗電路集成化于同一集成ic上，使其抗干擾能力能好，電路簡約、功能齊全，可以進行震蕩、穩壓管、過電流、過電壓和欠壓保護等維護作用，是分立式電源適配器所無可比擬的，因而近些年運用愈來愈普遍。

　　3.DC/DC類電源適配器

　　DC/DC類電源適配器是將固定不動的直流電電壓轉換成可變性的直流電電壓,也稱之為直流電斬波器?斬L.DCDC類電源適配器波器的工作中方法有二種:一是脈沖寬度調制方法T不會改變,更改頻率調配方法t(通用性);二是頻率調配方法t不會改變而更改T(易造成影響)?其實際的電路有下列幾種

　　①Buck電路—降血壓斬波器,其輸出均值電壓Uo低于鍵入電壓UD,旋光性入出同樣;

　　②Boost電路—變壓斬波器,其輸出均值電壓Uo超過鍵入電壓UD,旋光性入出同樣;

　　③Buck-Boost電路降低壓或變壓斬波器,其輸出均值電壓Uo超過或低于鍵入電壓

　　④Cuk電路—降血壓或變壓斬波器,其輸出均值電壓Uo超過或低于鍵入電壓UD,旋光性旋光性入出反過來,電感器傳送。

　　現如今軟開關技術性促使DC/DC變換器產生了質的飛越?英國VICOR電源適配器企業設計方案入出反過來,電容器傳送生產制造的多種多樣ECI軟開關DC/DC變換器,其較大輸出輸出功率有300W?600W?800W等,相對的功率為6.2W/cm3?10W/cm3?17W/cm3,高效率為80%~90%?日本國NemicLambda企業最新消息發布的一種選用軟開關技術性的高頻率電源適配器控制模塊RM系列產品,其開關頻率為200~300kHz,功率已超過27W/cm3,選用同歩鎮流器(mos-fet替代肖特基二極管),使全部電路高效率提升到90%

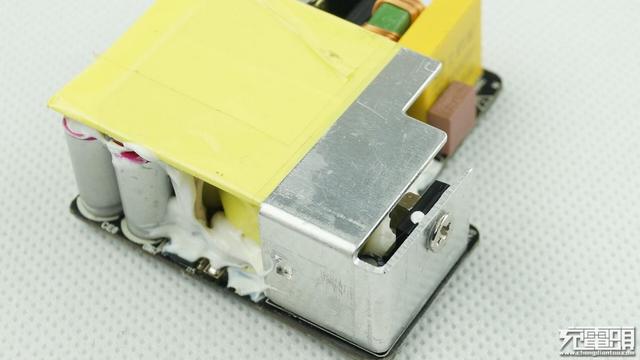

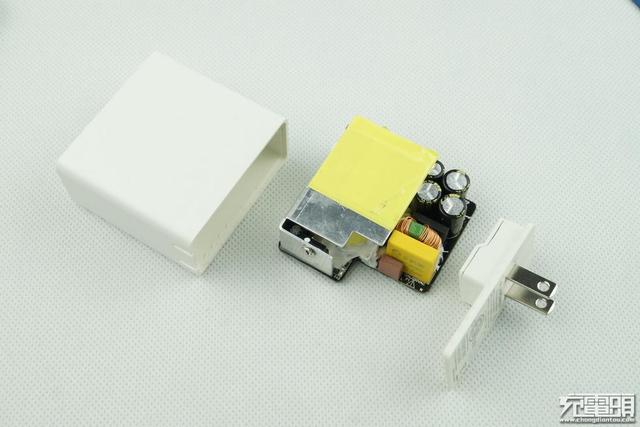

　　4.電源適配器AC/DC變換器

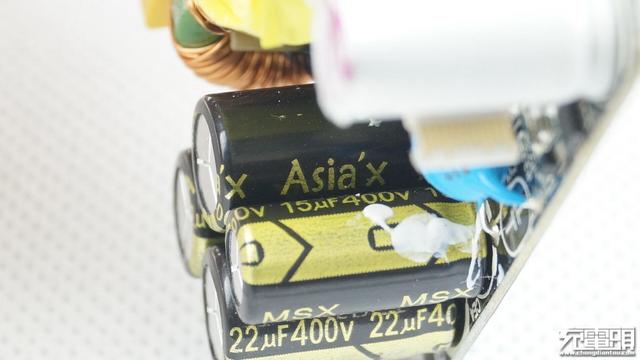

AC/DC變換器是將溝通交流轉換為直流電,其輸出功率電流量流入能夠 是雙重的?輸出功率電流量流入負荷的轉換稱之為“整流器”,輸出功率電流量由負荷傳送回開關電源的稱之為“有源逆變電源”?AC/DC變換器鍵入為50/60Hz的交流電流,務必經整流器?濾波器,相對而言容積很大的濾波器電解電容器是不可或缺的?另外,因碰到安全隱患,如UL?CCEE等規范及EMC命令的限定(如IEC?FCC?CSA),溝通交流鍵入則務必加EMC濾波器及應用合乎檢測標準的元器件,那樣就限定了AC/DC開關電源的容積進一步實用化?

此外,因為內部的高頻率?髙壓?大電流量開關姿勢,促使處理EMC電磁兼容測試難題的難度系數增加,也就對內部密度高的安裝電路的設計方案明確提出了很高的規定?因為一樣的緣故,高電壓?大電流量開關促使開關電源工作中耗損擴大,限定了AC/DC變換器模塊化設計的系統進程?因而,務必選用電氣系統可靠性設計方式才可以使其工作效能超過一定的令人滿意水平
